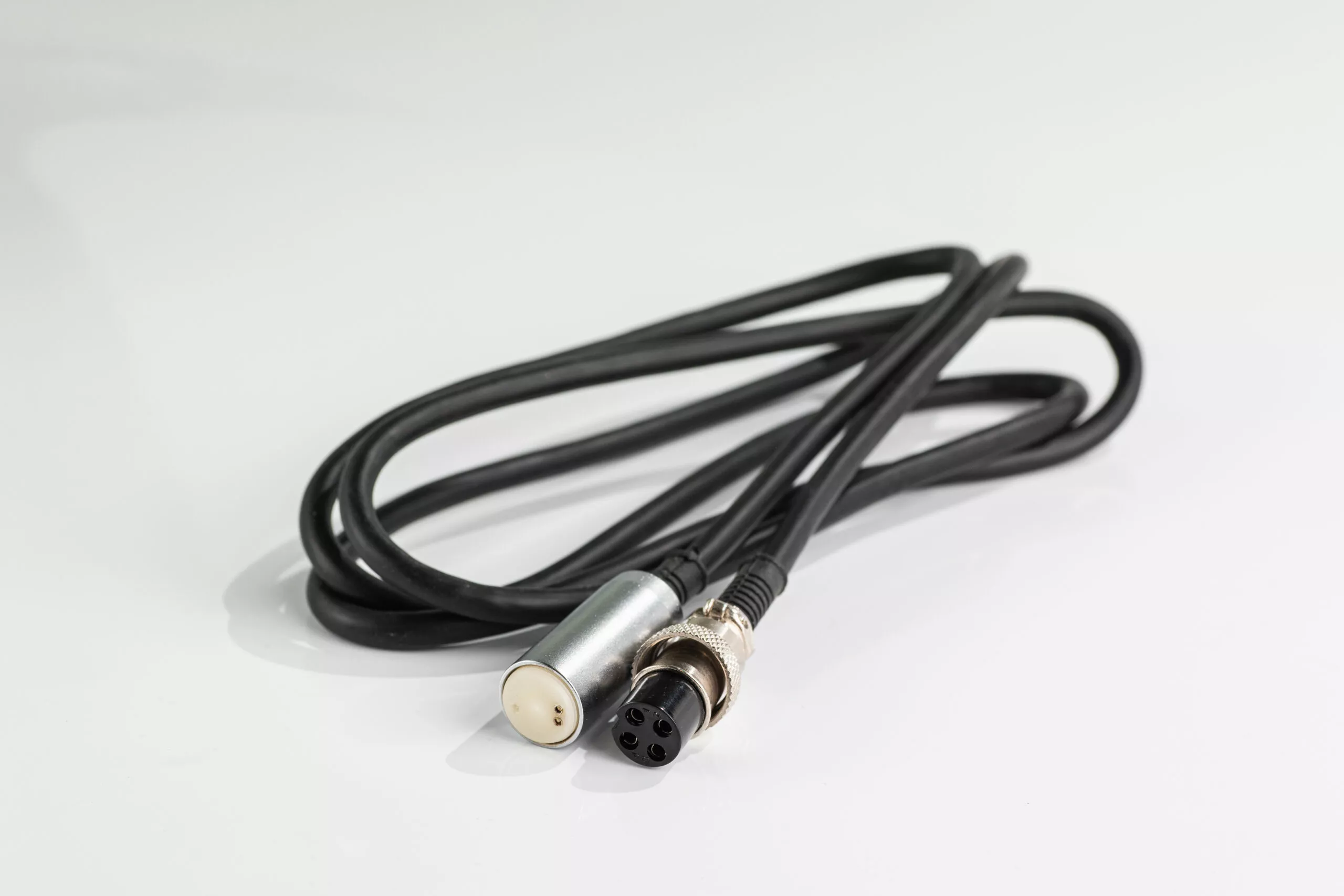

Кабель для подключения двигателей ДП-3

Кабель для подключения двигателей ДП-3

Кабель предназначен для подключения коллекторных микродвигателей постоянного тока ДП-3 к настольной бормашине БЭУ-01 220В. Он обеспечивает подачу напряжения питания на двигатель.
Кабель состоит из присоединительной муфты с дюймовой резьбой 14х0,706 (разъем типа 4VLM), металлической втулки с запрессованным в него пластиковым изолятором с электрическими контактами. Присоединительная муфта подключается к микродвигателю.
Для герметизации соединения служит плоская резиновая прокладка на двигателе. Ориентация двигателя и кабеля относительно друг друга проводиться по электрическим контактам. С другой стороны к кабелю припаян разъем GX16M-4A, ответная часть которого расположена на задней стенке бормашины. Кабель двужильный с двумя экранами. Две жилы и используются для подачи питания на микродвигатель. Схема распайки кабеля приведена на рисунке.

Схема присоединительной муфты кабеля ДП-3

Кабель для подключения ДП-3 технические характеристики

Марка Напря-жение пита-ния, В Количество проводов в кабеле Количество экранов в кабеле Сечение проводов питания двига-теля, мм2 Внешний диаметр кабеля, мм Резьба присоедини-тельной муфты, мм Длина кабеля, мм Кабель для подклю-чения ДП-3 24 2 2 0,34 6 14х0,706 1700



Кабель для двигателей ДП-3 комплектность



Наименование изделия Кабель для двигателей ДП-3 Паспорт Упаковка Количество, шт 1 шт 1 шт 1 шт. Код заказа 19-0000003

ПАСПОРТ
