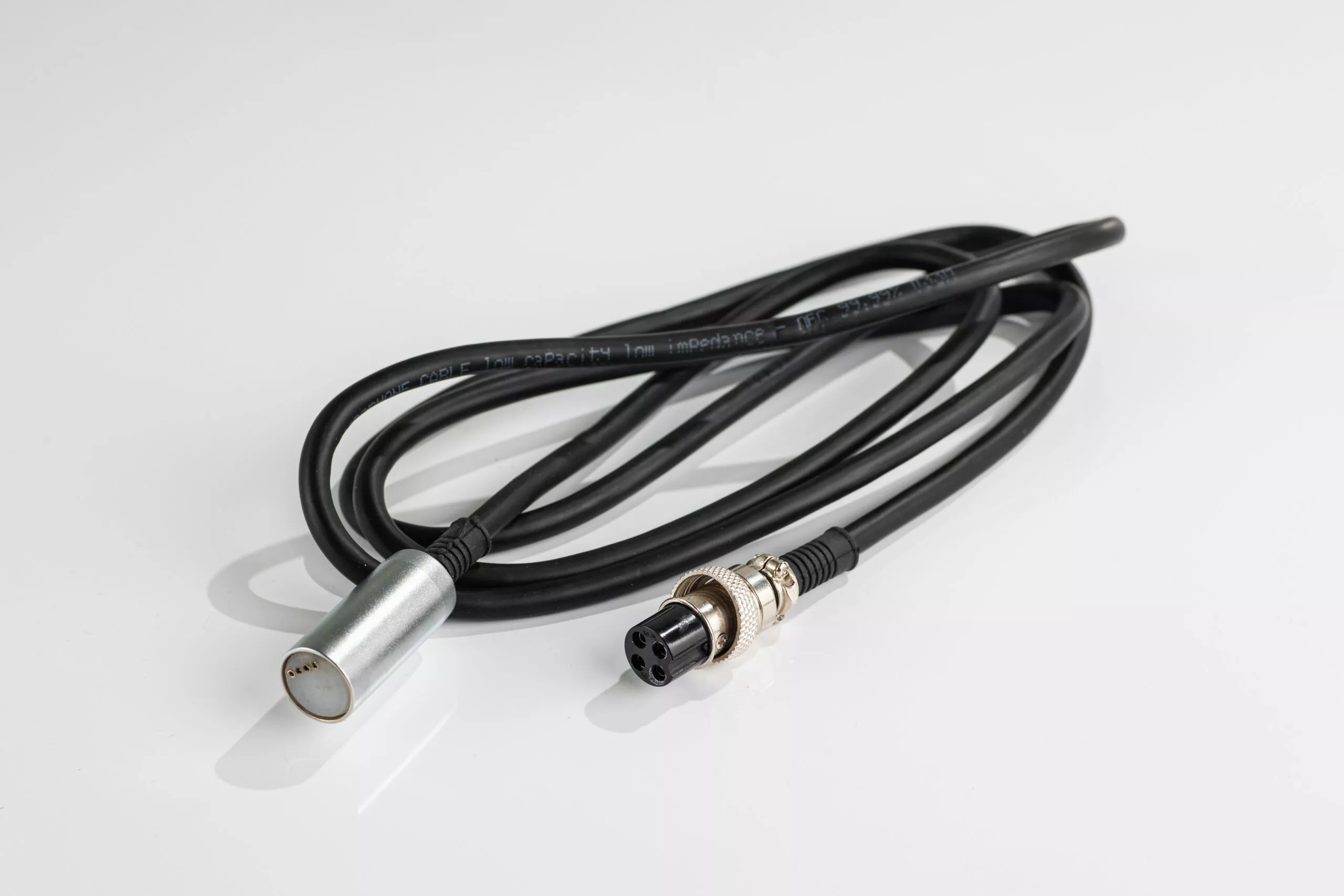

Кабель для подключения двигателя ДП-2.03

Кабель для подключения двигателя ДП-2.03

Кабель предназначен для подключения бесколлекторного микродвигателя постоянного тока ДП-2.03 к настольной бормашине БЭУ-01.02 220В. Он обеспечивает подачу напряжения питания на двигатель и LED-подсветку.

Кабель состоит из присоединительной муфты с дюймовой резьбой 14х0,706 (разъем типа 4VLM), металлической втулки с запрессованным в него пластиковым изолятором с электрическими контактами. Присоединительная муфта подключается к микродвигателю.

Для герметизации соединения служит плоская резиновая прокладка на двигателе. Ориентация двигателя и кабеля относительно друг друга проводиться по электрическим контактам. С другой стороны к кабелю припаян разъем GX16M-4A, ответная часть которого расположена на задней стенке бормашины. Кабель четырехжильный. Схема распайки кабеля приведена на рисунке.

 Схема присоединительной муфты кабеля ДП-2.03

Кабель для подключения ДП-2.03 технические характеристики

Марка Напря-жение пита-ния, В Количество проводов в кабеле Сечение проводов питания двига-теля и LEDподсветки, мм2 Внешний диаметр кабеля, мм Резьба присоедини-тельной муфты, мм Длина кабеля, мм Кабель для подклю-чения ДП-2.03 24 4 0,34 5 14х0,706 1700

Кабель для двигателя ДП-2.03 комплектность



Наименование изделия Кабель для двигателя ДП-2.03 Паспорт Упаковка Количество, шт 1 шт 1 шт 1 шт. Код заказа 19-0000203

ПАСПОРТ
