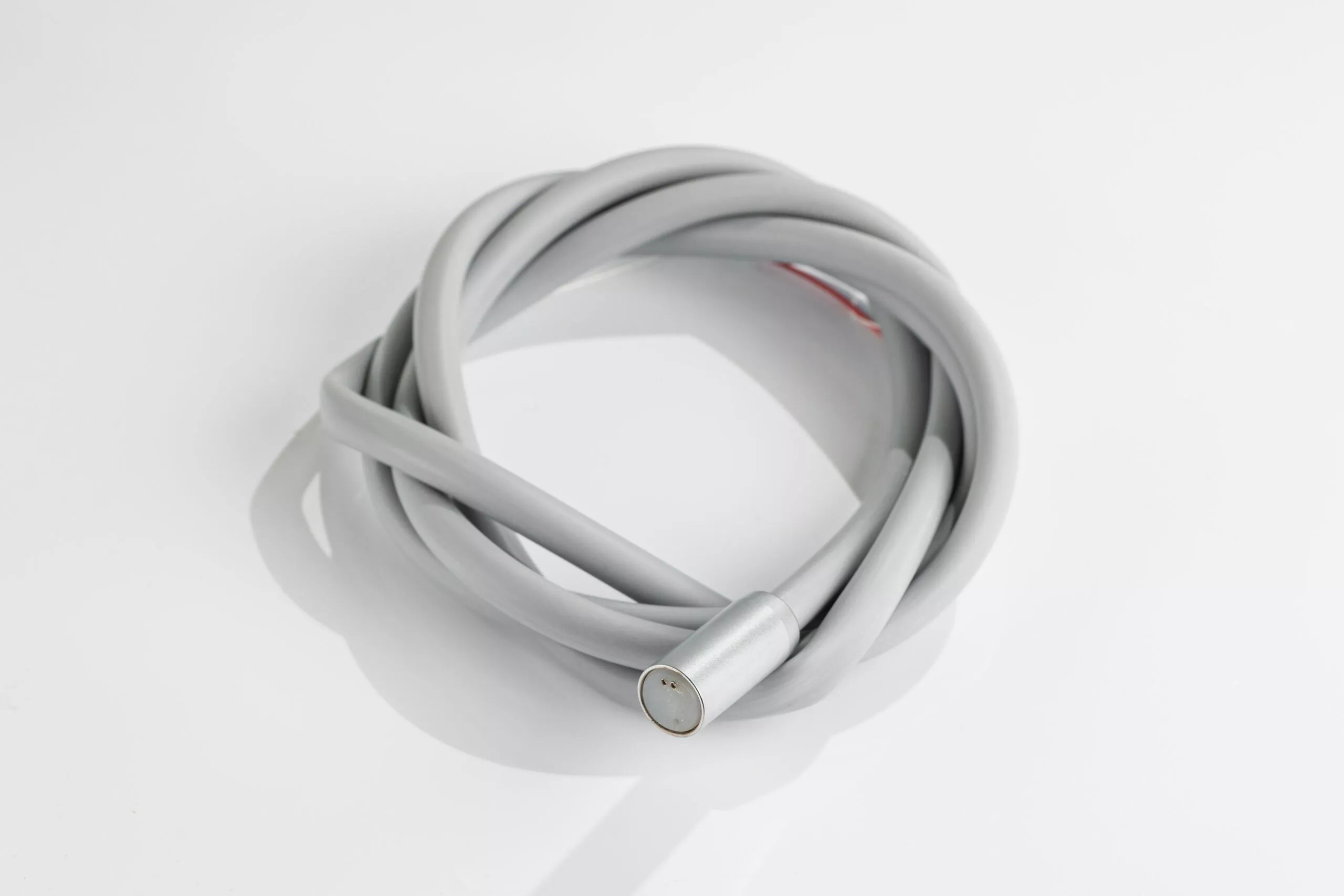

Шланг для подключения ДП-4

Шланг для подключения двигателя ДП-4

Шланг предназначен для подключения коллекторного микродвигателя постоянного тока ДП-4 к стоматологической установке. Он обеспечивает подачу напряжения питания на двигатель. Шланг состоит из присоединительной муфты с дюймовой резьбой 14х0,706 (разъем типа 4VLM), металлической втулки с запрессованным в него пластиковым изолятором с электрическими контактами и внешнего силиконового шланга в котором проложены электрические провода для подачи питания на двигатель.

Шланг, с одной стороны, с помощью присоединительной муфты подсоединяется к двигателю ДП-4. Ориентация двигателя и шланга относительно друг друга проводиться по дополнительному контакту выведенному на разъем двигателей. С другой стороны шланга, под крышкой рабочего столика стоматологической установки электрические провода подключаются к плате управления двигателем. Далее жестко закрепляют конец капроновой нити, проложенной внутри шланга, для предотвращения порыва шланга в процессе его эксплуатации.

Шланг для подключения ДП-4 технические характеристики Марка Напряжение питания,В Сечение проводов питания двигателя, мм2 Резьба присоединительной муфты, мм Длина шланга, мм Внешняя силиконовая трубка цвет Внешний диаметр,мм Толщина стенки, мм шланг для подключения ДП-4 24 0,25 14х0,706 1700 серая 8 1

Шланг для двигателя ДП-4 комплектность Наименование изделия Шланг для двигателя ДП-4 Паспорт Упаковка Количество, шт 1 шт 1 шт 1 шт. Код заказа 11-0000003



ПАСПОРТ



Шланг-ДП3,ДП4.pdf
