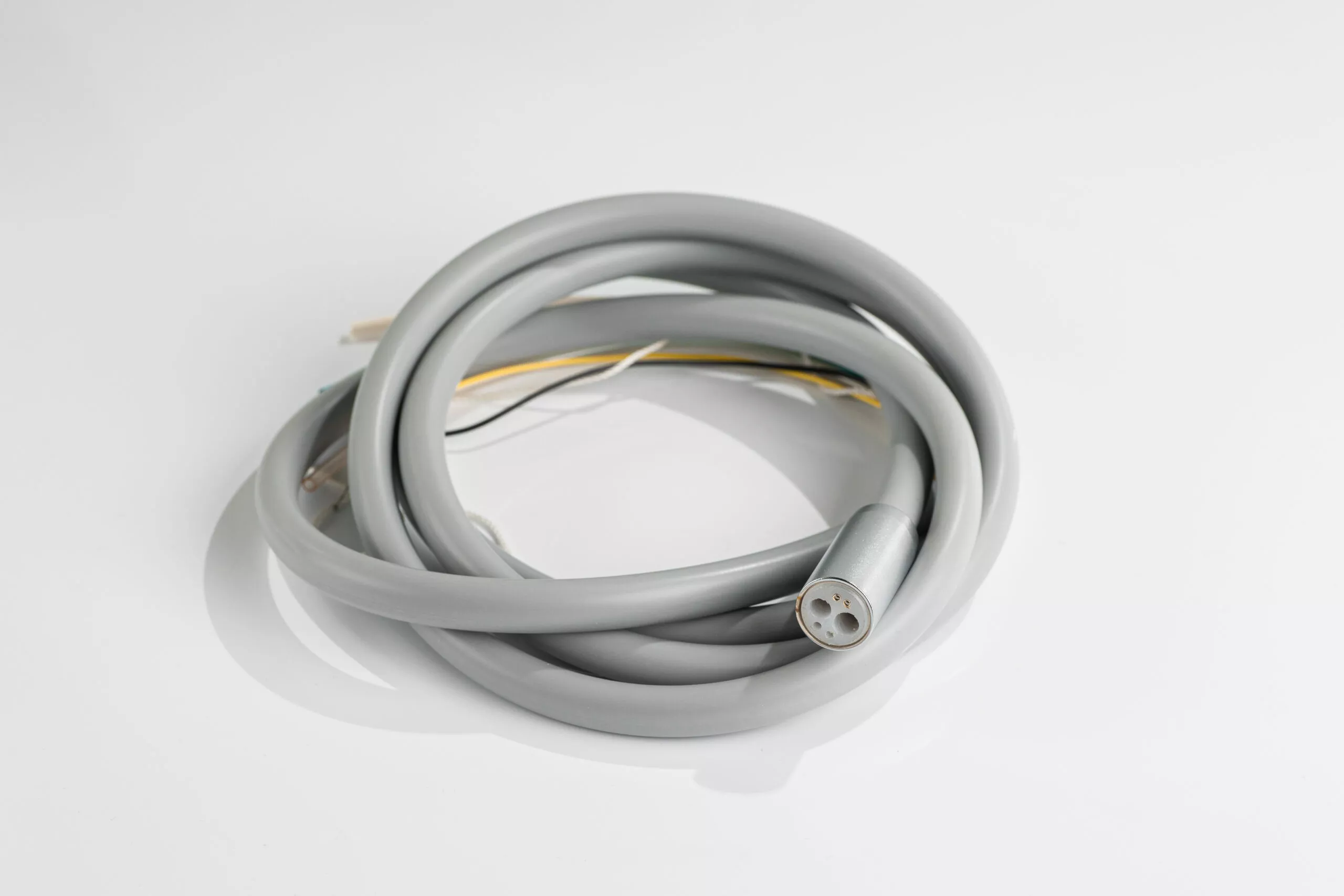

Шланг предназначен для подключения турбинного наконечника, имеющего разъем М6 к стоматологической установке. Он обеспечивает подачу и отвод рабочего воздуха на ротор турбинного наконечника, подачу воды и сжатого воздуха в соответствующие каналы турбинного наконечника для создания спрея, а также подачу электропитания на светодиодную подсветку.
Шланг состоит из присоединительной муфты с дюймовой резьбой 14х0,706 (разъем типа М6), металлической втулки с запрессованным в него пластиковым изолятором с отверстиями для подачи и отвода рабочего воздуха и с металлическими трубками для подсоединения трубок подачи воды и воздуха, внешнего силиконового шланга в котором проложены медицинские трубки для подвода воды и воздуха для создания спрея, пластиковые трубки подвода и отвода рабочего воздуха и провода для подключения LEDподсветки.
Для герметизации соединения служит плоская резиновая прокладка на турбинном наконечнике. С другой стороны шланга, под крышкой рабочего столика стоматологической установки трубки подвода воды (желтая) и воздуха (синяя) подсоединяются к соответствующим клапанам подачи воды и воздуха стоматологической установки, трубка подвода рабочего воздуха (белая) подсоединяется к соответствующему клапану сжатого воздуха, трубка отвода (прозрачная) заводиться под крышку рабочего столика. Провода LEDподсветки подключаются к соответствующему блоку питания под крышкой столика стоматологической установки. Далее жестко закрепляют конец капроновой нити, проложенной внутри шланга, для предотвращения порыва шланга в процессе его эксплуатации.

Схема присоединительной муфты шланга М6

Шланг турбинный М6 технические характеристики

Марка Резьба присоединительной муфты, мм Длина шланга, мм Внешняя силиконовая трубка Трубки подачи воды и воздуха на спрей Трубка подвода рабочего воздуха на турбину Трубка отвода рабочего воздуха с турбины Сечение проводов питания LEDподсветки, мм² цвет Внешний диаметр, мм Толщи-на стенки, мм Внешний диаметр, мм  Толщина стенки, мм Толщина стенки, мм Внеш-ний диаметр, мм Толщи-на стенки, мм Внешний диаметр, мм шланг турбинный М6 14х0,706 1700 серая 8 1 1,7 0,14 0,5 2,3 0,4 2,6 0,14

Шланг турбинный М6 комплектность

Наименование изделия Шланг турбинный М6 Паспорт Упаковка Количество, шт 1 шт 1 шт 1 шт. Код заказа 11-0000006
